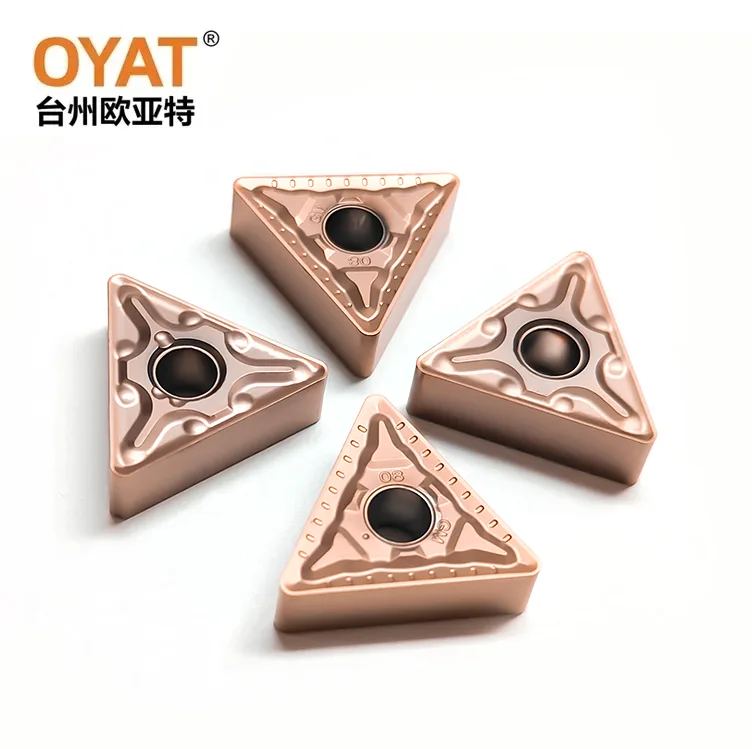

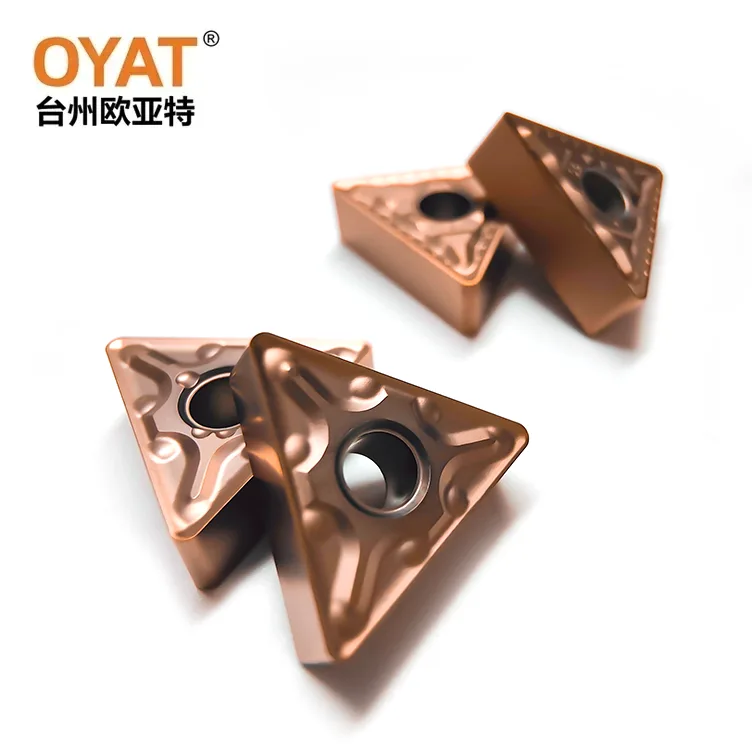

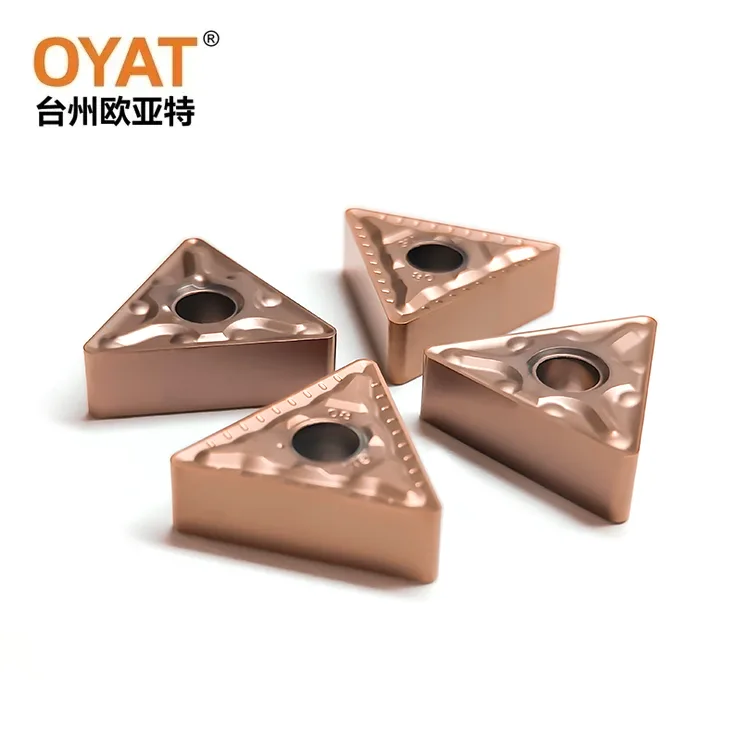

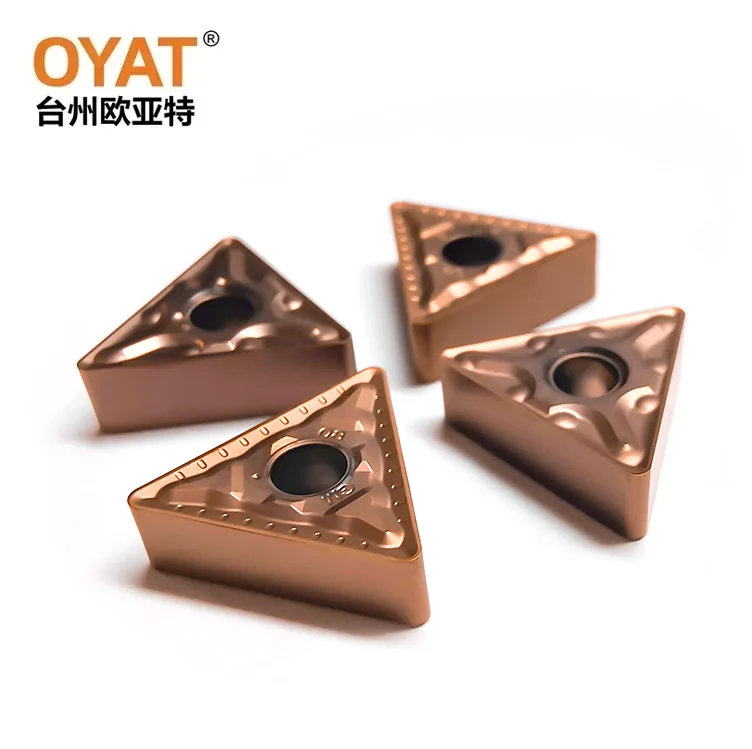

TNMG160404 إدراج تحول
تشتهر إدراج TTNMG160404 OYT TTNMG160404 ، وهي وحدة قطع رئيسية في تصنيع الدقة الحديثة ، بتجميع قدرتها التنافسية الأساسية في تصاميم الأخدود المتنوعة وتطبيقات علوم المواد المتقدمة. تم تصميم هذه السلسلة من الأدوات مع الأخاديد المختلفة ، بما في ذلك GC و GM و MA و FS و TM ، مصممة خصيصًا لظروف المعالجة المختلفة ومواد العمل ، مما يوفر للمستخدمين حلول قطع مخصصة للغاية.
|
ISO |
L |
i.c |
S |
d |
r |
|
TNMG160404 إدراج تحول |
16.50 |
9.525 |
4.76 |
3.81 |
0.4 |
|
TNMG160404 GM إدراج |
16.50 |
9.525 |
4.76 |
3.81 |
0.4 |
|
TNMG160408 GM إدراج |
16.50 |
9.525 |
4.76 |
3.81 |
0.8 |
|
TNMG160404R-FS إدراج |
16.50 |
9.525 |
4.76 |
3.81 |
0.4 |
|
TNMG160404L-GC إدراج |
16.50 |
9.525 |
4.76 |
3.81 |
0.4 |
|
TNMG160408L-GC إدراج |
16.50 |
9.525 |
4.76 |
3.81 |
0.8 |
|
TNMG160404R-GC إدراج |
16.50 |
9.525 |
4.76 |
3.81 |
0.4 |
|
TNMG160404R-GC إدراج |
16.50 |
9.525 |
4.76 |
3.81 |
0.4 |
|
TNMG160408R-GC إدراج |
16.50 |
9.525 |
4.76 |
3.81 |
0.8 |
|
TNMG160404 GM إدراج |
16.50 |
9.525 |
4.76 |
3.81 |
0.4 |
|
TNMG160408 GM إدراج |
16.50 |
9.525 |
4.76 |
3.81 |
0.8 |
|
TNMG160404-MA إدراج |
16.50 |
9.525 |
4.76 |
3.81 |
0.4 |
|
TNMG160408-MA إدراج |
16.50 |
9.525 |
4.76 |
3.81 |
0.8 |
|
TNMG160404L-VA إدراج |
16.50 |
9.525 |
4.76 |
3.81 |
0.4 |
GC Sharp Groove Type: يستخدم هذا النوع من الأخدود عملية طحن حافة دقيقة ، والتي تتحكم بدقة في نصف قطر الحافة المتطورة إلى ما لا يقل عن 5μm أو أقل ، مما يقلل بشكل كبير من قوى القطع. يتفوق حافة الحافة الحادة في تصنيع المعادن غير الحديدية مثل سبيكة الألومنيوم 6061-T6 وسبائك النحاس C36000 ، مما يقلل بشكل فعال من الانتعاش المرن والتشوه البلاستيكي على سطح الشغل. إنه مثالي للقطع عالي السرعة وخفيفة الوزن من الأجزاء الرقيقة ذات الجدران والتشوه بسهولة ، مما يمنع بشكل فعال اهتزاز الشغل أو الانحرافات الأبعاد الناجمة عن قوى القطع المفرطة.
GM Universal Slot: تم تحسينها على أساس مبادئ ميكانيكا السوائل ، تضمن فتحة قاطع الرقائق هذه الشريحة المستقرة التي يمكن التحكم فيها عبر مجموعة واسعة من معلمات القطع. هذا يجعل فتحة GM خيارًا مثاليًا لتصنيع الفولاذ الكربوني الشائع مثل Q235 و Sloy Steletural Steels. سواء أكان الآلات الخشنة لإزالة البدلات المهمة أو الانتهاء من الآلات لضمان جودة السطح ، فإنه يضمن عمليات القطع المستمرة والمستقرة ، مع أداء موثوق للرقاقة يقلل من خطر تشابك الأداة أو الشغل الطويل.
نوع الأخدود متعدد الأغراض: تم تحسين هذا النوع من الأخدود لتعزيز قوة وتبديد الحرارة في الحافة المتطورة ، مع الحفاظ على التنوع. إنه مناسب للقطع المستمر والمتقطع للمواد المتوسطة الصلبة ، مثل فولاذ السبائك في حالة مغوّل ومخففة مثل 42Crmo والحديد الزهر. في معدلات التغذية المتوسطة وسرعات القطع ، فإنه يوفر تحكمًا ممتازًا في الرقائق ، ومعدلات إزالة المعادن العالية ، وعمر الأدوات الموسع.
FS Strong Type Groove: تم تصميمه لظروف القطع الشاقة ، وهذا الأخدود يعزز بشكل كبير هيكل الدعم للحافة المتطورة ويزيد من قوة الحافة المتطورة. تم تطويره خصيصًا لتصنيع مواد يصعب على الآلة مثلها مثل الفولاذ المموه والموت. يمكن أن تصمد أمام قطع ضغوط لأكثر من 1500 ميجا باسكال في أعماق القطع المرتفعة ومعدلات التغذية ، مما يقاوم أحمال التأثير بشكل فعال. إنه خيار موثوق به للمواد الصلبة الخشنة أو شبه الدقيقة.
TM Slot Type (نوع الملف الشخصي/الآلات): يتميز نوع الفتحة هذا عادةً بنصف قطر أدوات أصغر وقنوات إخلاء رقاقة محسنة ، مع التركيز على الآلات عالية الدقة ومعالجة الملف الشخصي مع خشونة السطح المنخفض. إنها مناسبة للآلية الدقيقة للأسطح ذات الدقة العالية للغاية وجودة السطح ، مثل الصلب من سبيكة الفولاذ المقاوم للصدأ. يمكن أن تعمل بشكل ثابت في أعماق القطع الصغيرة جدًا ومعدلات التغذية المنخفضة.
إن المادة الأساسية لـ TNMG160404 إدراج الدوران هي سبيكة صلبة فائقة الحبيبات ، مع أحجام الحبوب التي تسيطر عليها تمامًا لتكون أقل من 0.6 ميكرون. تحقق هذه المادة توازنًا ممتازًا في القوة العالية (قوة الانحناء> 1800MPa) ومتانة عالية (صلابة الكسر> 8MPA · M^0.5). السطح مغلفة مع طلاء Tialn مركب متعدد الطبقات باستخدام تقنية PVD (ترسيب البخار المادي) المتقدمة. يحتوي طلاء TNMG160404 على إدراج الدوران على صلابة تتجاوز 2500HV ودرجة حرارة مقاومة الأكسدة أكثر من 1000 درجة مئوية ، مما يقلل بشكل كبير من درجة الحرارة في منطقة القطع وتقليل معامل الاحتكاك بين الأداة وشغل الشغل ، مما يزيد من عمر خدمة الأداة.
بعد الاستخدام اليومي ، قم بتنظيف سطح الإدراج على الفور وأخاديد إزالة الرقائق مع عامل تنظيف مخصص وفرشاة ناعمة محطمة لإزالة الرقائق وسائل القطع المتبقي والجزيئات الكاشطة. هذا يمنع تراكم المخلفات الجافة ويحمي إدراج TNMG160404 من التآكل. عندما يصل ارتداء الوجه الخلفي إلى 0.3 مم أو يصل عمق ارتداء الاكتئاب الهلال إلى 0.1 مم ، يوصى باستبدال الإدراج على الفور. اختيار سائل القطع المناسب أمر بالغ الأهمية ؛ اختر استنادًا إلى مواد الشغل وطريقة المعالجة ، والحفاظ عليها نظيفة واستبدلها بانتظام لضمان تزييت وتبريد فعال. كن حذرًا من التأثيرات العرضية أو القطرات لمنع حافة الإدراج من التقطيع.
يستخدم إدراج TNMG160404 في المقام الأول في العديد من مخارط CNC ومراكز الدوران لأداء عمليات مثل الدوران الأسطواني الخارجي ، والانتقال للوجه ، والتعطيل ، وآلات الملف الشخصي. بالمقارنة مع إدراج الطحن من نفس الشكل ، تم تصميم إدراج TNMG160404 لتحمل القوى الشعاعية أو المحورية في اتجاه واحد. يتم تحسين هندسةها المتطورة وتصميم الفتحات لإزالة المواد الفعالة والمستقرة من سطح الأجسام الدوارة. بالمقارنة مع العلامات التجارية الأخرى لإدراجات الدوران من نفس الشكل ، يمكن لسلسلة OYT SR2025 ، مع استراتيجيتها المتعددة المنحدرة المكررة ، تلبية متطلبات مواد وعملية محددة بشكل أكثر دقة. يضمن مزيج مصفوفة الحبوب فائقة الأداء وطلاء PVD عالي الأداء الموثوقية وفعالية التكلفة في ظل ظروف قاسية.
